pcb線路板在確定元件位置時需要遵守什么原則?

* 來源: * 作者: admin * 發表時間: 2021-08-11 22:13:24 * 瀏覽: 48

    要使電子電路獲得好性能,元器件的布局及導線的布設是很重要的。為了設計質量好、造價低的PCB,pcb線路板在確定元件位置時需要遵守什么原則?跟隨速騰電路來了解!

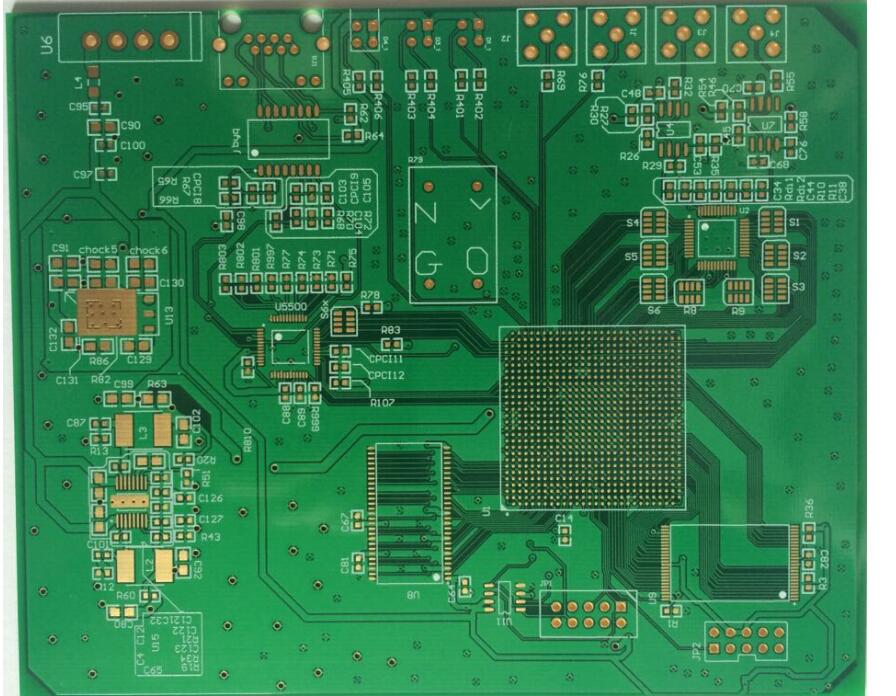

    在確定元件位置時需要遵守以下原則:

    1、盡可能縮短高頻元器件之間的連線,設法減少它們的分布參數和相互間的電磁干擾。易受干擾的元器件不能相互挨得太近,輸入和輸出元件應盡量遠離。

    2、某些元器件或?qū)Ь€之間可能有較高的電位差,應加大它們之間的距離,以免放電引出pcb線路板意外短路。帶高電壓的元器件應盡量布置在調試時手不易觸及的地方。

    3、重量超過15g的元器件、應當用支架加以固定,然后焊接。那些又大又重、發熱量多的元器件,不宜裝在pcb線路板上,而應裝在整機的機箱底板上,且應考慮散熱問題。熱敏元件應遠離發熱元件。

    4、對于電位器、可調電感線圈、可變電容器、微動開關等可調元件的布局應考慮整機的結構要求。若是線路板機內調節,應放在印制板上方便于調節的地方;若是機外調節,其位置要與調節旋鈕在機箱面板上的位置相適應。

    幾乎每種電子設備,小到電子手表、計算器,大到計算機、通信電子設備、軍用武器系統,只要有集成電路等電子元件,為了使各個元件之間的電氣互連,都要使用pcb線路板。
